Снижение температуры теплоносителя всего на несколько градусов способно кардинально сократить коммунальные расходы. Именно поэтому водяной теплый пол и тепловой насос типа «воздух-вода» считаются эталонной комбинацией: низкотемпературная система обеспечивает высокий КПД и поддерживает комфортный микроклимат в доме даже в разгар суровой балтийской зимы.
Принцип работы теплового насоса «воздух-вода» в паре с теплым полом

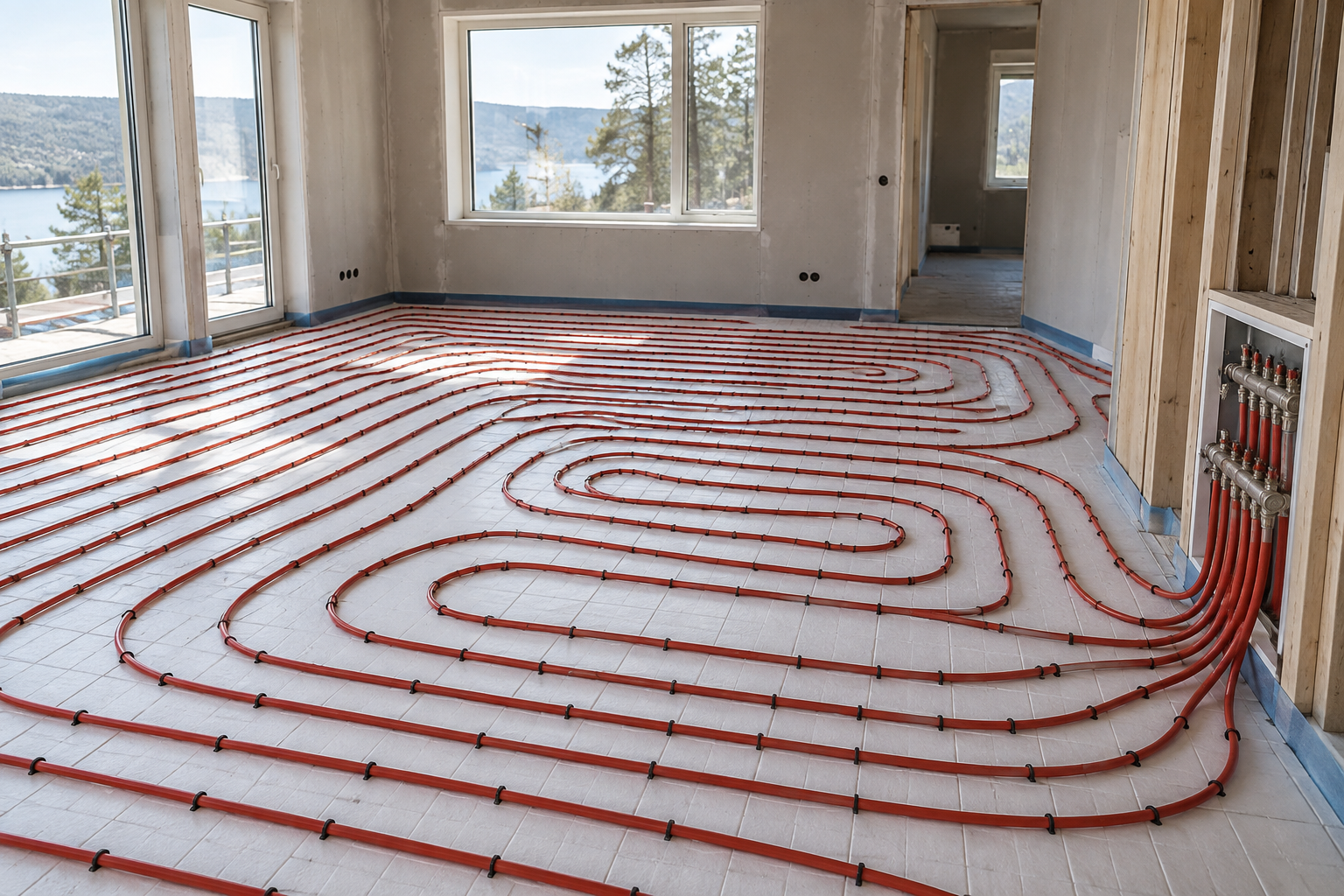

Тепловой насос извлекает низкопотенциальную тепловую энергию из уличного воздуха, трансформирует ее и передает теплоносителю. Нагретая вода поступает в распределительный коллектор и циркулирует по контурам теплого пола, равномерно прогревая помещения снизу вверх.
Термодинамический цикл системы обеспечивают четыре ключевых узла:
- Испаритель — поглощает тепло из наружного воздуха, переводя жидкий хладагент с низкой температурой кипения в газообразное состояние.
- Компрессор — сжимает парообразный фреон, в результате чего его давление и температура резко возрастают.
- Конденсатор — горячий хладагент отдает накопленную энергию воде отопительного контура и конденсируется обратно в жидкость.
- Терморегулирующий вентиль (ТРВ) — понижает давление хладагента, охлаждая его перед подачей на новый цикл испарения.
В этой схеме бетонная стяжка пола выполняет роль массивного теплоаккумулятора. Ее высокая теплоемкость сглаживает малейшие перепады температуры и позволяет дому не остывать даже во время кратковременных циклов оттаивания наружного блока (дефростации).
Почему тепловой насос «воздух-вода» идеален для теплого пола
Главное правило экономичности любого теплового насоса звучит просто: чем ниже требуемая температура подачи в систему, тем выше энергоэффективность оборудования. Водяной теплый пол полностью раскрывает этот потенциал.
- Низкотемпературный режим работы. Если классическим радиаторам для нормального обогрева требуется подача 50–65 °C, то контурам теплого пола достаточно всего 30–40 °C.
- Сокращение расходов до 60%. Работая с низкотемпературным контуром, тепловой насос потребляет в разы меньше электричества по сравнению с прямым электрообогревом, пеллетными или жидкотопливными котлами.
- Максимальный КПД. При низкой температуре теплоносителя сезонный коэффициент COP теплового насоса достигает пиковых показателей.
- Безупречный комфорт. Тепло распределяется методом мягкого излучения от пола. В комнатах не возникает сквозняков и конвекционных потоков пыли, а температура в зоне ног остается наиболее комфортной.
- Универсальность при модернизации. Если в здании часть комнат отапливается радиаторами, а часть — теплыми полами, систему можно сбалансировать. О нюансах совместной работы читайте в статье о том, как функционирует тепловой насос «воздух-вода» с радиаторами.
Даже небольшая корректировка температуры подачи — всего на 5 °C — способна существенно облегчить ежемесячные счета. Подробно о расчете теплового режима читайте в материале, где объясняется, как настраивается температура теплового насоса «воздух-вода» и отопительная кривая.
Расчет мощности и подбор оборудования Alpha Innotec
Грамотный теплотехнический расчет — залог надежности всей системы. Заниженная мощность агрегата приведет к тому, что при первых же заморозках включится встроенный электронагреватель (ТЭН), сведя на нет всю экономию. Чрезмерный запас мощности опасен обратным эффектом: постоянным тактованием компрессора (частыми циклами пуска и остановки) в межсезонье, что ускоряет его износ.
При проектировании учитываются фактические теплопотери дома: уровень утепления фасада, кровли и перекрытий, площадь и тип остекления, а также климатическая норма Эстонии с расчетной зимней температурой наружного воздуха до −22 °C. Избежать ошибок помогает квалифицированное проектирование отопления, в рамках которого рассчитываются точные тепловые нагрузки и гидравлика контуров.

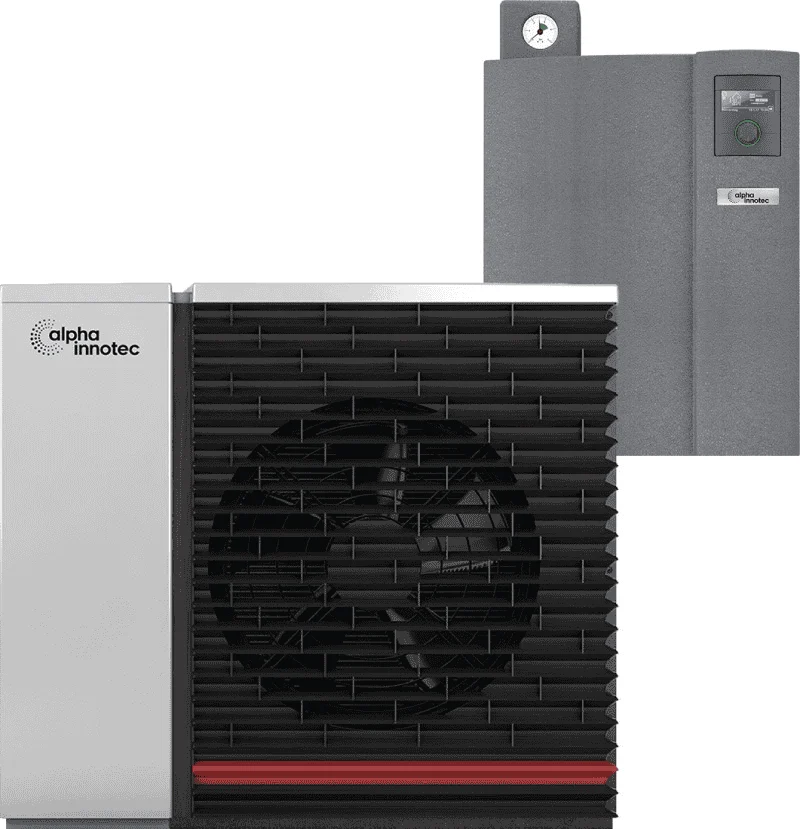

Премиальная линейка Alpha Innotec серии Hybrox использует экологически чистый природный хладагент R290 (пропан). Он отличается высочайшим КПД, устойчив к холодам и полностью соответствует жестким экологическим регламентам ЕС, вступающим в силу с 2027 года.
В зависимости от площади и задач объекта можно подобрать оптимальную комплектацию:
- Для компактных домов (до 120 м²): тепловой насос «воздух-вода» Hybrox 5 + HV 6H с настенным внутренним модулем и резервным нагревателем на 6 кВт.
- Для домов средней площади (до 170 м²): тепловой насос «воздух-вода» Hybrox 8 + HSV 280 со встроенным бойлером горячего водоснабжения на 280 литров и буферным объемом в едином компактном корпусе.
- Для просторных коттеджей (до 240 м²): тепловой насос «воздух-вода» Hybrox 11 + WR с гибкими возможностями гидравлической обвязки.
- Для больших площадей и объектов с высокими теплопотерями (до 300 м²): тепловой насос «воздух-вода» Hybrox 16 + HV 9H, способный нагревать воду до 78 °C даже в сильные морозы.
Чтобы выполнить точный расчет теплопотерь и подобрать модель под параметры вашего дома, свяжитесь со специалистами AIT-Nord по телефону +372 5675 8484 или по почте info@ait-nord.ee.
Моноблок или сплит-система: что выбрать для теплого пола?
При проектировании необходимо определить тип компоновки оборудования. Детальный разбор плюсов и минусов каждого варианта приведен в обзоре моноблок или сплит: тепловые насосы «воздух-вода».
- Моноблок (концепция Alpha Innotec Hybrox): весь фреоновый контур собран и герметично заправлен на заводе внутри наружного блока. В дом заводятся трубы непосредственно с теплоносителем. Это экономит полезное пространство в котельной и упрощает установку. Для защиты наружного водяного контура от замерзания при длительных перебоях в электроснабжении применяют морозостойкие клапаны сброса или гликолевый теплоноситель.
- Сплит-система: конденсатор вынесен во внутренний блок, а модули соединяются медной фреоновой магистралью. Водяной контур не выходит на улицу, поэтому риск его разморозки исключен. Однако монтаж сплит-системы сложнее и требует привлечения сертифицированного холодильного техника для вакуумирования и пусконаладки фреоновой трассы.
- Для масштабных проектов и коммерческих объектов разрабатываются отдельные системы отопления и охлаждения повышенной производительности.
Монтаж и технические требования к объекту
Профессиональный монтаж теплового насоса «воздух-вода» в частном секторе занимает от 2 до 3 дней и включает в себя несколько этапов:

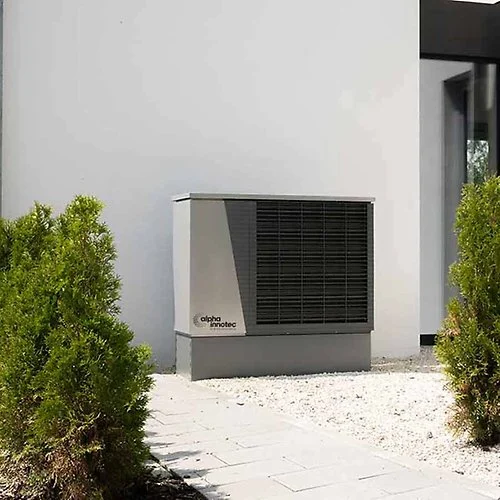

- Выбор локации и установка фундамента: наружный модуль размещают на виброизолированном бетонном фундаменте в месте со свободным притоком воздуха и вдали от окон спален. Допустимая длина соединительной трассы между блоками может достигать 50 метров.
- Отвод конденсата: талая вода, образующаяся при оттаивании испарителя, отводится в канализацию или утепленный дренажный колодец с греющим кабелем, что исключает намерзание льда под агрегатом.
- Обеспечение циркуляции и протока: в системе теплого пола важно поддерживать непрерывный минимальный проток теплоносителя, особенно в момент дефростации. Если комнатные термостаты перекрывают коллекторные петли, проток обеспечивается с помощью перепускного (байпасного) клапана или буферной емкости.
- Электромонтаж и гидравлический запуск: насос подключается к электрощиту (как правило, требуется трехфазный ввод 400 В), система заполняется теплоносителем, развоздушивается и программируется по индивидуальному отопительному графику.
Для обеспечения стабильной гидравлики настоятельно рекомендуется устанавливать аккумулирующие баки. Буферный накопитель защищает компрессор от циклического тактования, сохраняет нужный объем энергии для разморозки и позволяет накапливать тепло в часы действия дешевых тарифов на электричество.
Автоматизация, управление и сервис
Оборудование Alpha Innotec комплектуется блоком управления с выходом в интернет. Через интуитивно понятное мобильное приложение можно в реальном времени корректировать температурную кривую, переключать режимы при отъезде в отпуск и контролировать статистику энергопотребления.
Чтобы система служила десятилетиями без аварий, ей требуется базовое регламентное обслуживание:
- Ежегодный осмотр перед началом отопительного сезона.
- Промывка фильтров грубой очистки (грязевиков) для свободного протока теплоносителя.
- Контроль давления в гидравлическом контуре и мембранных расширительных баках.
- Очистка оребрения испарителя на внешнем блоке от пыли, листьев и тополиного пуха.
- Проверка электросоединений, датчиков температуры и работоспособности автоматики.
При прохождении регулярного техобслуживания и подключении к удаленной диагностической платформе AIT-Nord предоставляет расширенную заводскую гарантию сроком до 5 лет.
Инвестиции, субсидии и сроки окупаемости
Смета проекта формируется из стоимости теплового насоса, компонентов обвязки котельной и строительно-монтажных работ. Полный анализ затрат можно найти в статье цены на тепловые насосы.
- Оборудование: тепловые насосы линейки Alpha Innotec Hybrox в зависимости от мощности и исполнения внутреннего блока находятся в ценовом диапазоне от 7 467 до 12 303 евро.
- Монтаж: базовые монтажные и пусконаладочные работы в жилом доме обходятся в среднем в 700–1 500 евро (без учета масштабных общестроительных переделок).
- Срок окупаемости: поскольку 75–80% тепла генерируется бесплатно из наружного воздуха, модернизация старой системы с электрокотлом, жидким топливом или сжиженным газом окупается за 5–8 лет.
- Субсидии от государства: владельцы домов при реконструкции инженерных сетей могут воспользоваться мерами господдержки через фонды KredEx / EIS, компенсирующими существенную долю инвестиций.
Комбинация теплового насоса «воздух-вода» и водяного теплого пола — наиболее рациональное и долговечное решение для частного дома. Обратитесь к инженерам AIT-Nord за персональным расчетом системы отопления или посетите наш демонстрационный зал в Таллинне.
